电力有源滤波器-二阶低通滤波器是什么?谐波保护器怎么进行治理?

时间:2021-03-29浏览次数:733次

二阶有源滤波器

,谐波保护器吸收谐波的原理是什么?工作原理互感器安装位置

,谐波保护器有什么作用?工作原理和无源滤波器的区别

,谐波保护器吸收谐波的原理?hpd1000谐波保护器漏电保护器

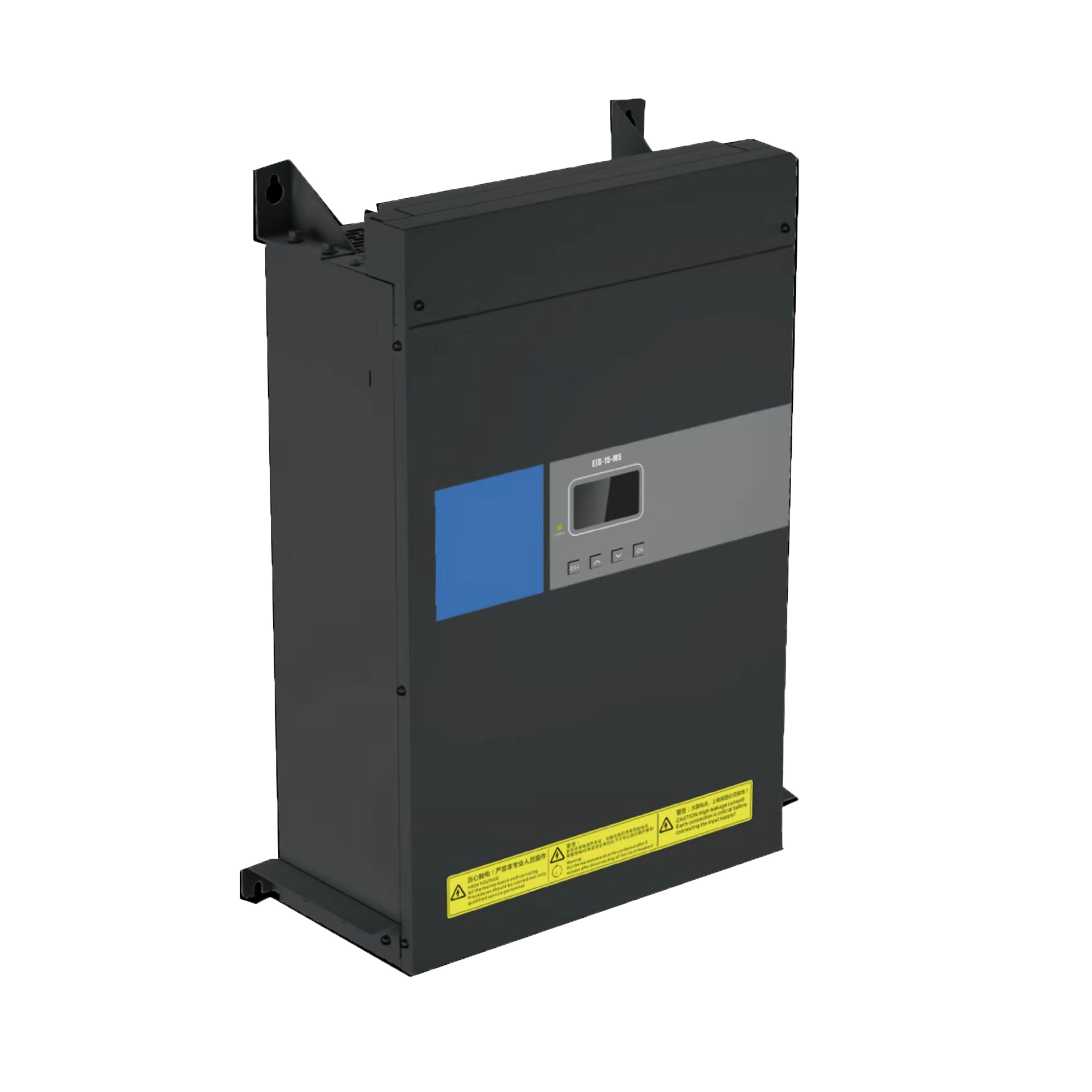

一、有源滤波器是什么?


滤波器类型参数:

1.额外工作电压380 V≥220 V,50 Hz

2.额外谐波补偿容量50A / 100A / 150A / 200A

三。整机功耗小于生产能力的3%。

4.谐波抑制效果符合国家规范的要求,稳定状况可降低到5℃以下;

5、额外绝缘电压:3000VAC、2500VDC

  有源电力滤波器(APF)是一种用于静态克制谐波、补偿无功的新型电力电子设备,它可以或许对大小和频次都变迁的谐波以及改动的无功进行补偿,之所以称为有源,

  望文生义该设备需求供应电源,其运用可克服LC滤波器等传统的谐波克制和无功补偿办法的瑕玷(传统的只能活动补偿),完成了静态跟踪补偿,并且可以既补谐波又补无功;三相电路刹时无功功率理论是APF进展的首要基础理论;APF有并联型和串联型两种,前者用的多;并联有源滤波器首要是办理电流谐波,串联有源滤波器首要是办理电压谐波等引起的问题。有源滤波器同无源滤波器比拟,办理结果好,首要可以一起滤除屡次及高次谐波,不会引起谐振,但是价位相对高!

  二、有源电力滤波器(APF)基础原理:

  有源电力滤波器,是接收今世电力电子手工和根据高速DSP器材的数字旗帜灯号处置技能制成的新型电力谐波办理专用设备。它是由经过指令电流运算电路和补偿电流发生的电路的两个首要部分。指令电流操作电路实时监测电路中的电流,并将模拟电流信号转换成数字信号,发送到高速数字信号处理器(dsp)进行处理。谐波和基波别离。驱动脉冲以脉冲宽度调制(pwm)信号的方式送入补偿电流发生电路,驱动igbt或ipm功率模块随电网发生谐波电流幅值。在电网中注入等值、极性相反的补偿电流,补偿或消除谐波电流,积极消除电力谐波。

谐波办理的战略


谐波保护器怎么进行治理?


根据谐和办理的方位,可以有三种战略。

战略1:在高压母线处理中,设备的运用是SVC、SVG等。

战略2:在下端低电压总线上的变压器,办理谐波。接收无援滤波器、有源滤波器等。无源滤波器通常会发生额外的电容性无功功率,这在某些情况下是不允许的。

战略3:操控设备电源进口的谐波。这叫做当地办理。局部操控是最理想的谐波操控战略。因为这相当于将非线性负载转换成线性负载,所以解决了谐波引起的一切问题。

大多数发达国家都是依照这一战略进行谐波操控的。完成这一目标的办理措施是要求电气和电子设备达到相应的电磁兼容规范(例如GB17625)。电磁兼容规范明确规定了谐波电流的发射。

传统的谐波操控战略

传统的谐波办理工程大多采用战略1和战略2。

这是因为公司本来的谐波办理目的仅仅为了满意公司功率的要求,所以用战略1和战略2就足够了。随着企业自动操控设备的增加,对电能质量的要求不断进步,只有战略1和战略2不能满意要求。

企业应该明白谐波办理的深层含义。假如你了解了谐波操控,以取得杰出的电能质量,功率和杰出的质量是企业的事务需求,它将改动传统的做法。

操控谐波最理想的方位是在谐波源。也就是说,谐波电流在其源头被阻断,根本不允许流入电网。这相当于将非线性荷载转换为线性荷载。幻想一下,假如电网上的一切负荷都是线性负荷,那么还有一个谐波问题。保持内部电网质量最有效的办法是在谐波源负荷的功率输入端装设谐波滤波器。

谐波源的谐波操控可以消除谐波带来的隐患。因而,在体系规划中,应尽可能考虑现场谐波办理的办法。

趁便说一下。关于无功功率补偿,还建议尽可能在负载处进行补偿,以取得最大的节能效益。

  不同战略的比较

取得不同的谐波办理方针的优点是不同的。

因为一般的谐波操控办法只能确保操控点上游的电能质量杰出,所以谐波操控方位越靠近下流,经过谐波操控取得的效益就越大。这是咱们需求弄清的问题。

传统上,公司只在变压器进口处进行谐波办理。此刻,谐波操控的优点是电网公司和电网上的其他电力用户。因为电力公司的职责有资历为电力用户提供能量。经过公司的尽力,全网用户都能取得合格的电力。

明显,这种办法不符合正常人的想法。企业出资进步电能质量是否只为其他企业的利益着想?出资谐波办理的企业自身不需求合格的电能吗?人们犯这个错误是因为他们缺乏泛音常识。本文的目的是帮助读者了解和谐办理的内涵。经过谐波办理,既满意了公司功率的要求,又反映了企业自身的利益。

  不同战略的优点

从上图中可以看出,三种谐波操控战略的优缺点是一目了然的。经过战略3,您可以取得最大的优点。不仅确保了内部电网的质量,并且还能满意公司电源的要求。

战略3是谐波的办理的最近源的性质,而不是谐波电流流入电网。因而,经过这种谐波战略的施行,企业可以取得最大的收益。

企业不能忽视图最后一行列出的要求。企业内部设备需求不断更新和增加。假如一次在母线上装置固定式谐波操控设备,当负荷状况发生改动时,需求重新规划装置谐波操控设备,这对企业来说是不经济的。

因而,企业在拟定谐波源办理方案时,应重视谐波源的局部办理。
