智能电力电容器

CpCurve-ARC5系列智能电力电容器

时间:2018-08-27浏览次数:10125次

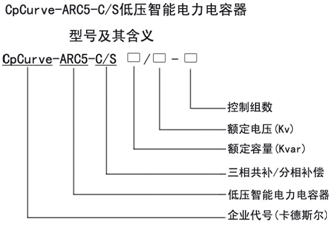

型号说明



产品概述

  智能电容器是0.4KV低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元,晶闸管复合开关电路,线路保护单元,一台(△型,内分两路)或一台(Y型)低压电力电容器构成。 替代常规由智能控制器、 熔丝、 复合开关或机械式接触器、热继电器、低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。改变了传统无功补偿装置体积庞大和笨重的结构模式,从而使新一代低压无功补偿设备具有补偿效果更好,体积更小,功耗更低,价格更廉,节约成本更多,使用更加灵活,维护更加方便,使用寿命更长,可靠性更高的特点,适应了现代电网对无功补偿的更高要求。

产品特点

1.过零投切:实现电压过零投入,电流过零切除,投切涌流很小,大大提高了设备的耐电压,电流冲击,功耗小,减少了常规电容器柜内80%的能耗。

2.分项补偿:实现单相分别补偿,解决三相负荷不平衡状况;对无功缺额较大的一相进行单独补偿,达到最优化的补偿效果。普通无功补偿装置无法做分相补偿。

3.温度保护:自愈式低压电力电容器内置温度传感器,能够反映电容器过电压,过谐波,漏电流过大和环境温度过高等情况下导致电容器内部发热,实现过温度保护,超过设定温度以后自动切除电容器,退出运行,达到保护设备的目的。

4.智能网络:多台电容器联网使用时,通过时序竞争,某一台成为主控电容,其余皆为辅控电容,无须设置,构成低压无功自动控制系统;如果个别从机故障,不进行投切动作,不影响其余工作,如果主机故障,其余电容再经过时序竞争,自动产生一个新的主控电容,组成一个新的系统;容量相同的电容器按循环投切原则,容量不同的电容器按适补原则投切;485 通讯接口,可以接入后台计算机,进行配电综合管理。

5.积木结构:产品标准化、模块化,取代了传统的控制器、空气开关、交流接触器、可控硅、热继电器、电容器,将其合为一个整体,发热量小,组屏安装的时候采用积木堆积方式,电容器损坏时只需单体简单快速更换。

6.接线简单:多台电容器组屏安装,生产工时比传统模式减少 60%以上,同时减少 80%连接线,减少 80%的节点,柜内简洁,在使用现场快速组装,大大提高了成套厂的生产效率。

7.扩容方便:产品体积小,接线简单,随着用电用户电力负荷的增加,可以随时增加电容器的数量,改变了常规模式因接线复杂,一成不变的局限性,适应企业发展的需要,可以分期投资。

8.维护方便:液晶屏中文显示保护动作类型,有过压、欠压、过流、小电流、过温、电压谐波、电流谐波等;智能式电容器具备自诊断功能,可以在液晶屏上反映以上故障,有利于现场故障查找,产品整体质保一年,电容器损坏时只需单体简单快速更换,实现免维护。

9.效果显著:保障系统电压稳定合格;提高功率因数,对投入电容器进行预测,若投入电容器过补,则不投入,避免无功超额而罚款;控制可靠性 100%,提高配变有功出力,减少增容投资,降损节能。

产品尺寸

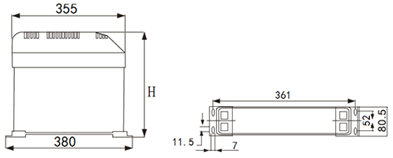

CPCURVE系列智能电力电容器

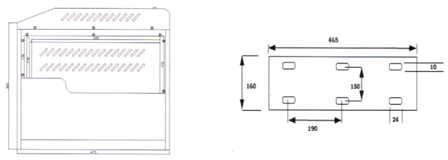

CPCURVE系列智能电力电容器(抗谐波)

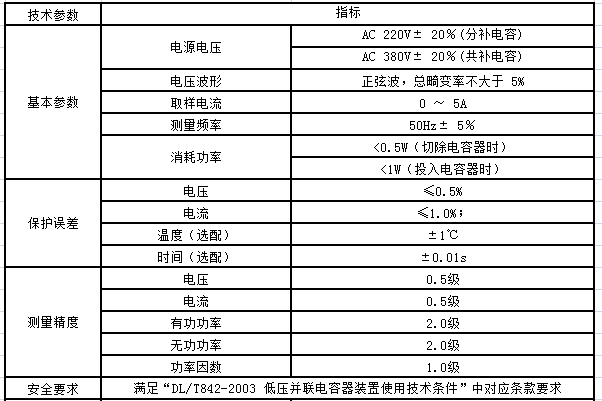

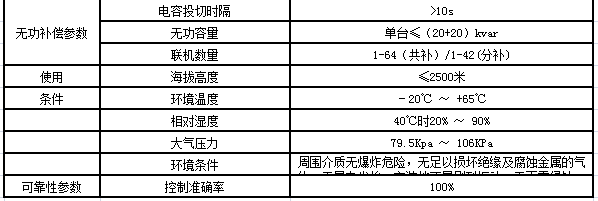

技术参数

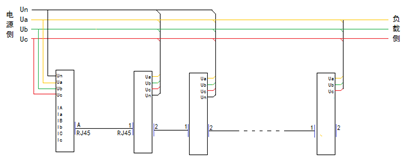

系统示意图

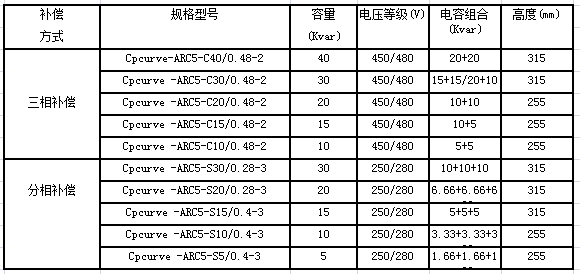

规格型号
