有源滤波无功发生器

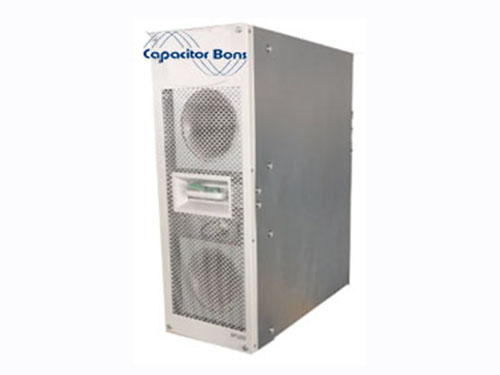

CpCurve-ASVG系列有源滤波无功发生器

时间:2018-08-27浏览次数:4024次

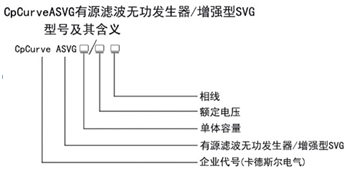

型号说明

产品概述

  传统电容补偿方式对系统参数很敏感,,当参数配置不合理、或者运行一段时间后,系统参数发生变化,极容易发生谐振放大现象,导致安全事故;系统电压波动大时,补偿效果受很大影响,运行损耗大,因此需要不定期更新维护电容单元

  CpCurve系列ASVG有源滤波无功发生器(增强型SVG)是晶闸管投切电容器TSC和有源无功发生器(SVG)有机结合在一起可快速、连续光滑调节电力系统无功功率的新型装置,有效的解决了传统无功补偿过补、欠补和断续补偿的问题。

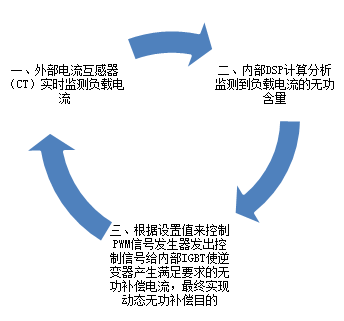

工作原理



基本特性

◇输出的无功功率可在整机范围内连续调节

◇功率因数可达到全程0.98以上(总补偿容量足够的情况下)

◇ASVG无功发生器支路可以双向输出无功功率

◇响应速度快,全响应时间<5ms

◇ASVG无功发生器支路剩余容量可以开启有源滤波

◇TSC投切电容器采用的是无暂态投切技术,投入时无涌流

◇采用现代柔性技术,平滑输出无功电流,补偿效果好

◇采用逆变双重技术,可以减少纹波电流

产品特点

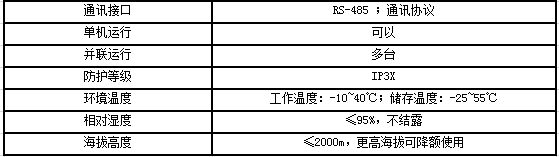

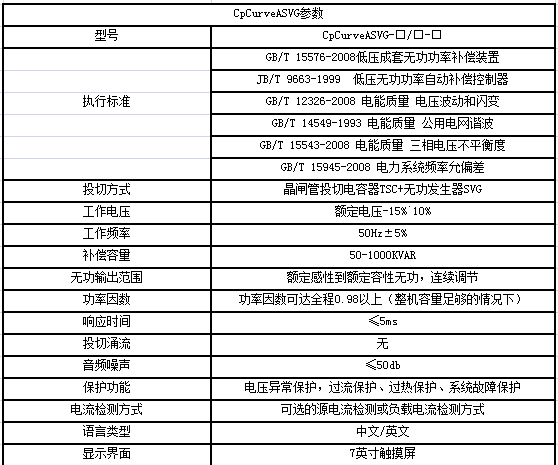

技术参数



应用领域

医院:医疗设备、UPS、变频空调、计算机、节能灯等

冶金行业:生产流水线上的轧机、中频炉、电工弧炉等

石油化工:主要是频繁快速启动的绞车用电动机、抽油机用提升机、转盘等

轨道交通:大量使用电缆长距离传输、以及因需求特性存在严重的三相不平衡状态

汽车制造业:大量使用电焊机或激光焊接机,在焊接的短时间隔后紧随着是空载运行,并会产生两个电压阶梯

地铁/隧道/高铁/机场:节能灯、变频见机、电梯、可控硅调光设备

通讯机房/数据中心/银行:UPS、开关电源、变频空调、节能灯

智能建筑/商业中心:节能灯、电梯、计算机、变频空调

港口/矿井:变频器、提升机等

体育馆/剧场:调光设备、节能灯等

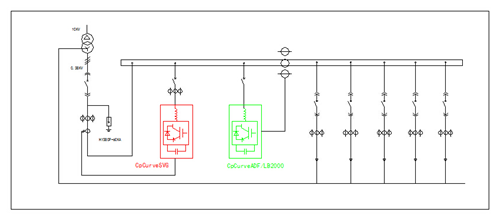

系统示意图

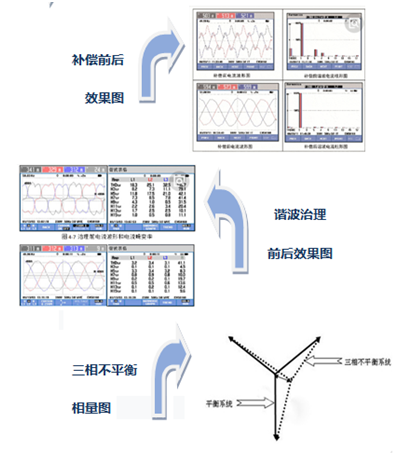

           CpCurveASVG产品效果比对图
