滤波补偿套件

CpCurve-FC系列滤波补偿套件

时间:2018-08-27浏览次数:4467次

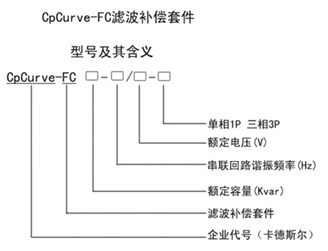

型号说明


产品概述

  由CpCurve系列滤波电抗器和滤波电容器串联组成的谐振电路,并调谐为低于最低次谐波的频率以抑制谐波,防止谐振。由滤波电抗器和滤波(补偿)电容器串联组成的谐振电路,并调谐为低于最低次谐波的频率以抑制谐波,防止谐振。CpCurve-FC套件主要应用于负荷变化快,并消耗大量无功功率的场合,以达到快速补偿无功,提高功率因数和抑制谐波的目的。

产品特点

1.干式补偿电容器

1)自愈式-即发生瞬时过载或过压导致介质故障时电容能够自动回复的技术。
2)压敏断路器技术-这种技术被应用于电容的每一项;在这只电容不能使用时,能安全的从电路中切除,同时保持良好的电绝缘性能。
3)干式技术-它彻底解决了电容器漏油问题。
4)先进的喷金工艺,使电容器具有较强的耐涌流能力。
5)采用环氧树脂灌注的纯干式元件结构,单元内部填充绝缘无毒的矿物颗粒,使电容器避免了爆炸、燃烧和污染环境的可能。

2.低压滤波电抗器

& 铁芯采用优质低损耗硅钢片,芯柱由多个气隙分成均有小段。
& 绕组采用铝箔和铁芯组装成一体后采用H级浸渍漆,使电抗的绕组和铁芯牢固的结合在一起,不但大大减少了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能安全无噪音的运行。
& 电抗器芯柱部分紧固件采用无磁性材料,确保电抗器具有较高的品质因数和较低的温升,确保具有较好的滤波效果。
& 电抗器安装有热保护器,确保系统安全运行。

3.晶闸管投切开关

投切均不产生涌流,没有电弧断开时引起过压的风险,而且响应速度快,再投入时间短。
减少了在变压器和导线上的损失,提高变压器效率,增大有功电能输出
减少投切震荡,提高了电容的使用寿命。
没有动作部件,不存在磨损,允许无限制的操作。
因为功率因素校正速度很快,电力变压器和线路设计可以留有更小的余量。

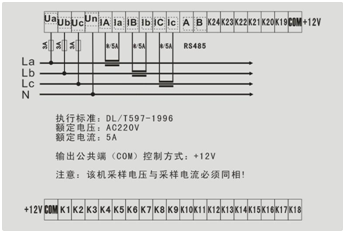

4.智能补偿控制器

A 具备过压、欠压、缺相、零序电流越限、谐波电流越限及系统震荡判断显示并快速切除电容组的功能。
B 控制参数设置灵活,使用方便,掉电不丢失。
C 依据功率因数和无功功率进行判断,切除或投入电容,最大可控制18路。
D 灵活的补偿方式,可实施全共补,全分补或分补共补混合应用。
E 控制电容采取先投先切,循环和编码投切相结合,尽可能延长电容的使用寿命。
F 可设置编码投切方式和手动运行方式。
G 能够实时显示系统参数及谐波状况。

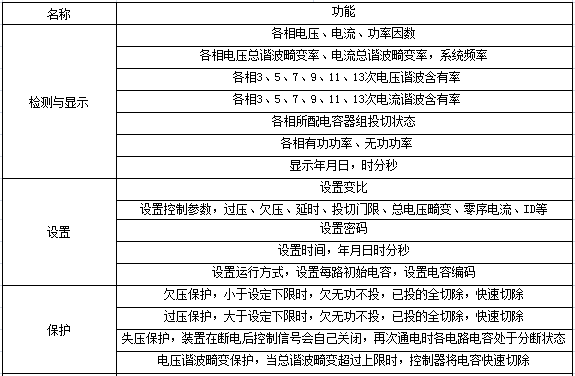

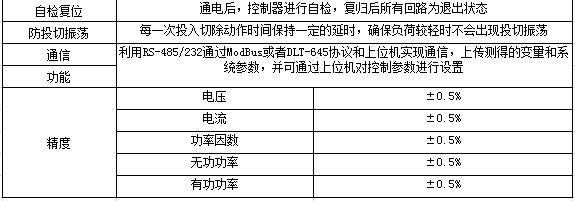

技术参数

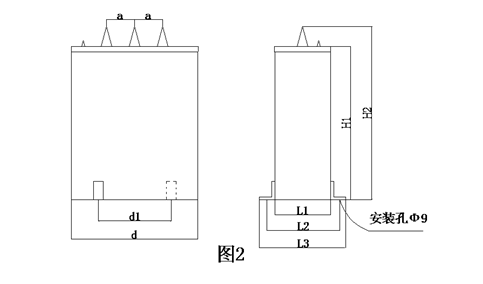

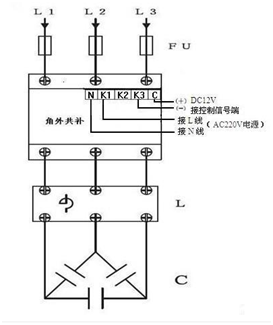

结构图示
