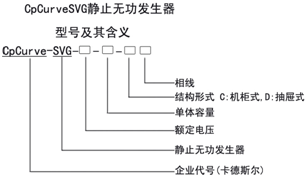

产品型号

产品概述

      CPCURVE-SVG静止无功发生器采用柔性交流输电系统(FACTS)技术是电力行业界前沿科技，它是指采用电力电子型静止静止控制器来加强交流输电系统可控性和增强输电线路功率传输能力，静止无功发生器(Static Synchronous,STATCOM 又称为SVG)是FACTS中的一种重要装置，是一种新型的动态无功补偿装置，它在输电网、瘦端大电网和用户侧电能质量控制中都有广阔的应用，其核心的大功率换流器技术也是FACTS的核心技术。

产品特点

²动态响应快、参数稳定、谐波补偿效果好

²能够补偿无功和低次谐波，可以单独指定补偿

²自身效率高、损耗小；标准机柜、组架式结构，易于安装维护

²模块化设计，可以自由搭配补偿容量；模块支持热插播，方便更换与安装

²采用先进的3电平架构，系统由数字信号DSP和大型可编程控制器，大功率电力电子器件组成，性能优越、可靠性高

²采用密封循环纯水冷却系统，散热效率高、无噪声污染，自动化程度高，免维护。

²可控硅合理冗余，保证SVG稳定运行。

²全数字式控制器，具备多微处理器协调控制功能，调节响应时间快（小于10ms），功能划分合理。

²设有多重监控及保护功能，完成在系统各种异常情况下的可靠保护。

²监控系统功能完备，便于控制和查询故障类型和故障位置。

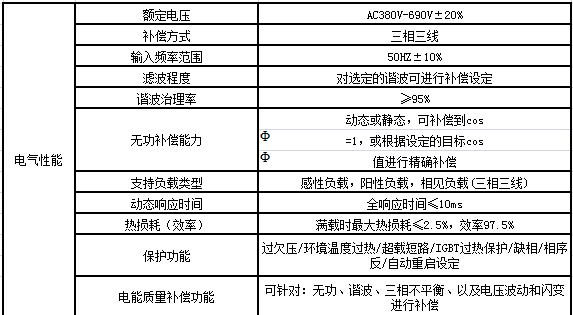

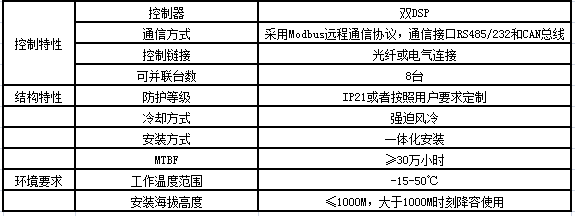

技术参数

规格尺寸

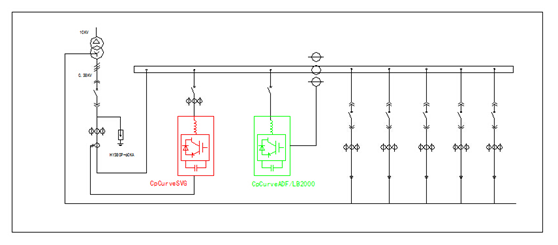

系统示意图
