高压电容无功补偿装置

CpCurve-MSF系列高压电容无功补偿装置

时间:2021-03-19浏览次数:3869次

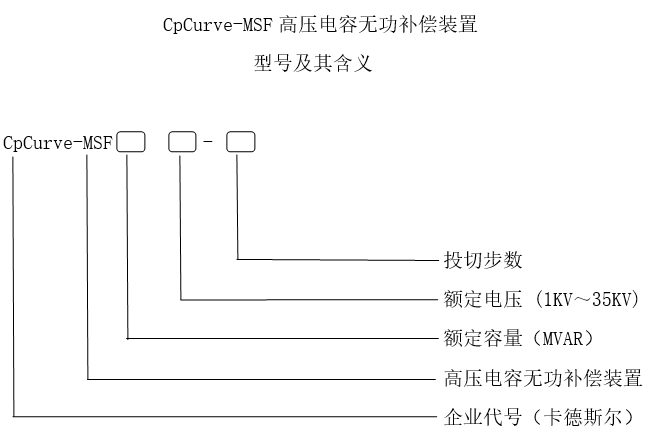

型号说明

产品概述

CPCURVE型高压电容无功补偿装置用于额定电压1KV-35KV工频电力系统中,作为并联电容器组,补偿系统中的感性无功,用以提高电网功率因数,改善配电电压质量,减少损耗,增加电力设备的供应能力,以获得配电系统安全可靠经济的运行,并串加电抗器具有抑制谐波的功能,确保装置自身和相连电网的安全可靠运行。

CPCURVE型高压电容无功补偿装置采用微机保护装置进行保护,具有两相电流差动保护和开口三角保护功能,每组电容器故障时微机保护单元切除并闭锁改组电容器,其他电容器组正常运行。

产品特点

1.装置主要有高压并联电容器组、串联电抗器、电容器投切开关真空接触器、电流互感器、氧化锌避雷器、无功补偿自动补偿控制器、电容器专用微机保护单元、数字电压电流表、温控风机装置、电磁锁传感器绝缘子、柜体附件等组成

2.装置采用先进的数码分组方式,对不同容量的电容器进行二进制编码,通过自动寻优组合,能以最少的电容器组数和最少的高压真空开关实现最多级数的调容,不至于引起成本的大幅度提高,具有很好的性价比。

3.放电线圈并联在电容回路,当电容器组从电源退出运行后,能使电容器上的剩余电压在五秒内自额定电压峰值降低50V一下

4.串联电抗器串联在电容器回路中,以限制投切电容器组中的高次谐波,降低合闸涌流。

5.结构设计合理,热,动稳定性好,柜式的带电显示装置主要用于显示装置的带电状态,并有程序锁,观察窗,具有强制闭锁功能。

6.采用高压无功补偿控制器自动控制电容器的投切,自动化程度高,测量、显示、控制、通信功能齐全,可根据无功功率投切电容器组,自动补偿负荷无功功率,无需人工干预,功率因数在0.95以上,在外部故障或停电自动退出,送电后自动恢复运行

7.装置允许在由于过压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行。

性能特点

采用优质三相电力电容器,运行温升低,放电起始电压高,密封性好,可靠性高

电容器内置放电元件,补偿装置脱离电网后,3分钟内可讲残留电压降低在50v以下

改善用电设备的功率因数,能提高到0.95以上,可降电流10-20%

提高设备运行效率,减少线路无功损耗

改善供电质量,提高电气设备出力,提高变压器负载率和电器设备的效率,增加供电能力

配有高压带电显示器,电磁锁,观察窗,具有强制闭锁功能

结构设计合理,使用方便,可与电机同步投切

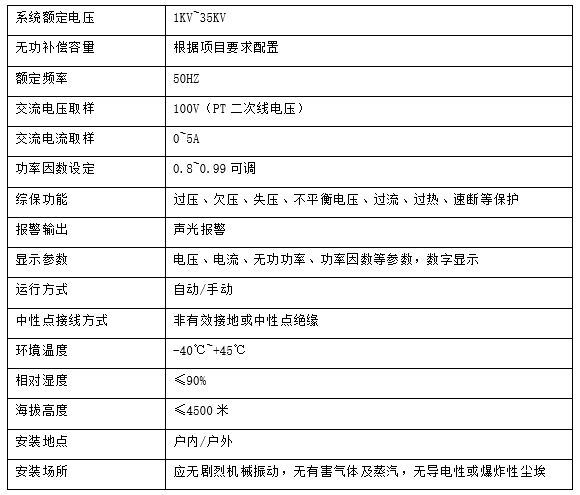

技术参数

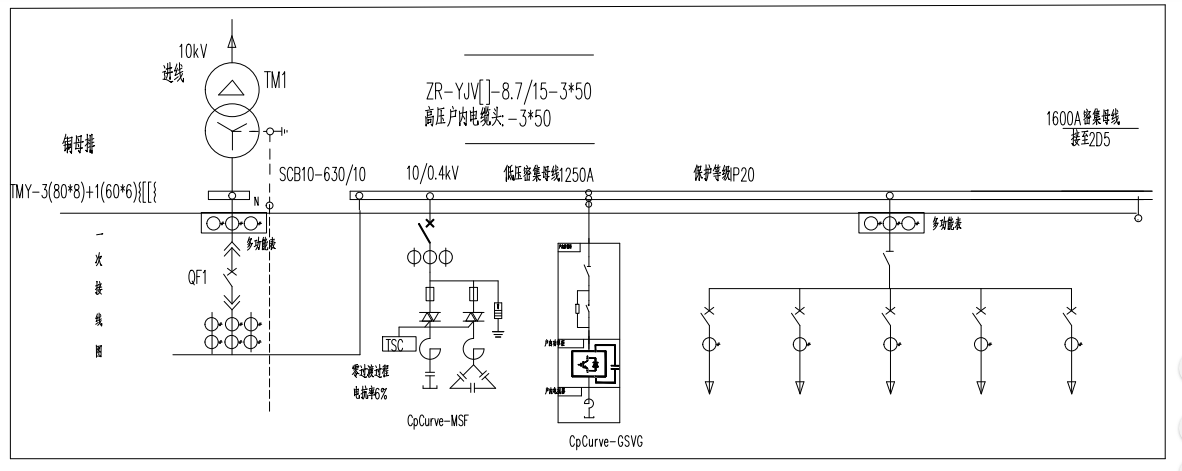

系统示意图
