低压动态无功有源滤波综合补偿装置

CpCurve-TAPF低压动态无功有源滤波综合补偿装置

时间:2018-08-27浏览次数:10674次

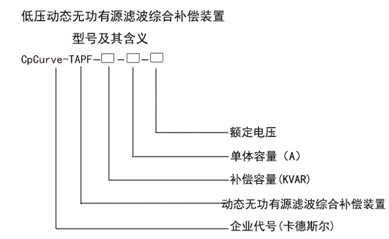

型号说明




产品概述

CpCurveTAPF低压动态无功有源滤波综合补偿装置是由晶闸管投切电容器TSC和有源滤波器APF有机组合在一起的可快速、连续光滑调节电力系统无功功率并且可以进行有源滤波的新型综合补偿装置,解决了传统无功补偿精度不够、谐波滤除效果差及纯有源滤波器进行无功补偿成本高的问题,具有投切无涌流、响应速度快、滤波效果好的特点,是低压动态无功补偿兼有源滤波的性价比较高的设备。

工作原理

  该装置一方面通过有源滤波器APF来滤除谐波,另一方面有源滤波器部分容量可以工作在SVG(无功发生器)模式,代替普通补偿装置最小步长容量的支路,由于SVG可连续输出无功功率,配合TSF晶闸管投切电容器后就能消除原有的输出台阶误差(断续补偿),整机容量可快速连续输出,达到提高补偿精度的目的,因此在本机容量足够的情况下既可实现全程高功率因数的效果又能进行有源滤波

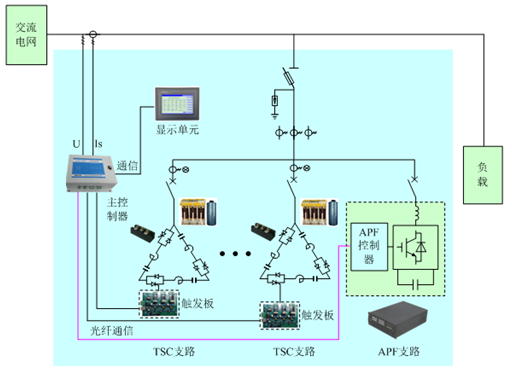

系统原理图

基本特性

※  有源部分采用光纤驱动,晶闸管采用光电隔离触发技术,安全、可靠、抗干扰能力强;

※  APF有源滤波器采用低损耗微晶合金磁芯电抗器,噪声低,效率高;

※  APF有源滤波器支路除实现滤波外还可以部分容量开启SVG功能,双向输出无功功率;

※  APF有源滤波器采用逆变双重化技术,可以减少纹波电流;

※  APF有源滤波器支路可以工作在三相四线模式,补偿不平衡的无功;

※  数字化控制和参数设置,采用7英寸触摸屏中英文切换显示,具有波形显示、谐波含量显示及事件记录等功能;

※  具有RS485接口,标准MODBUS通讯协议,计算机远程监控;

※  功率因数可达到全程为1(总补偿容量足够的情况下);

※  TSF投切电容器采用无暂态投切技术,投入时无涌流;

※  采用主从控制器协同控制方式,避免两个独立控制器对系统带来的震荡;

※  动态响应时间≤10mS, 严格热设计,确保系统运行安全可靠;

※  采用多重软、硬件抗干扰措施,抗干扰能力强,工作可靠;

※  具有自检功能和过压保护、过流保护等多种硬件保护功能,确保设备的稳定可靠运行

※  自动检测系统电压、电流、有功、无功和补偿前、补偿后系统功率因数;

技术参数

名称

项目

参数

CpCurveTAPF

额定补偿容量

150-750KVAR/20-200A

输入

工作电压

AC400V-1000V(-20%~+15%)+15%)

工作频率

50/60Hz

性能指标

功率因数

功率因数可达全程为1(整机容量足够的情况下)

投切涌流

音频噪声

≤50db

全响应时间

≤10mS

保护功能

电压异常保护、过流保护、过热保护、系统故障保护

校正三相不平衡

无功补偿功能

有,可设定功率因数

过载保护

自动限流在100%额定输出

有功功率损耗

满载<1.5%额定补偿容量

CpCurveTAPF与TSC跟踪负载的无功补偿效果对比图如下:

TSC投切时有级差,会造成无功电能的累积,而CPTAPF能线性连续投入。
